項目地點：河南焦作

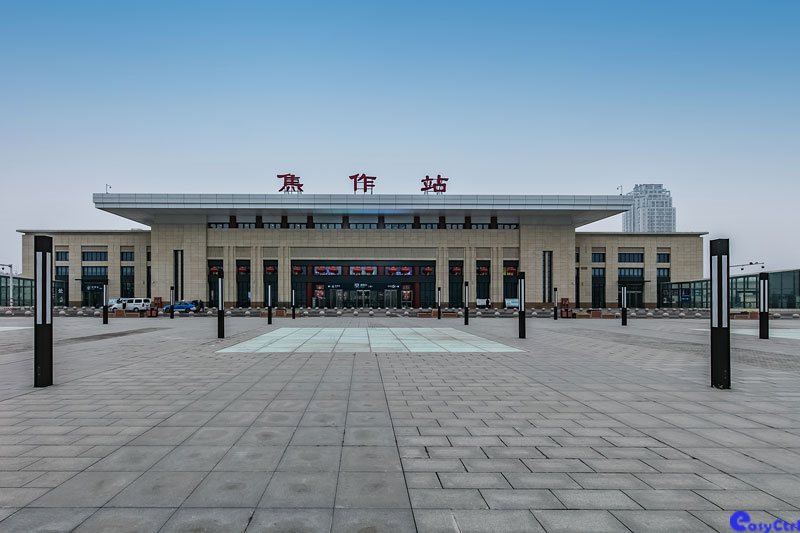

項目名稱：焦作高鐵站智能照明控制
項目需求：綜合大廳、檢票處、公共走道、電梯廳、站臺、車道
控制方法：中央控制、本地面板控制、定時場景控制、隔燈控制
解決方案：
1、利用智能照明控制系統實現照明系統智能化和自動化。
2、所控區域統一由網絡管理和控制。
3、可面板控制燈光和場景，達到滿意靈活的調動的實際效果。
4、所控區域照明均可由工作人員自行調節。
5、利用智能照明控制系統的管理功能，達到節能為主要目的。
系統原理概述

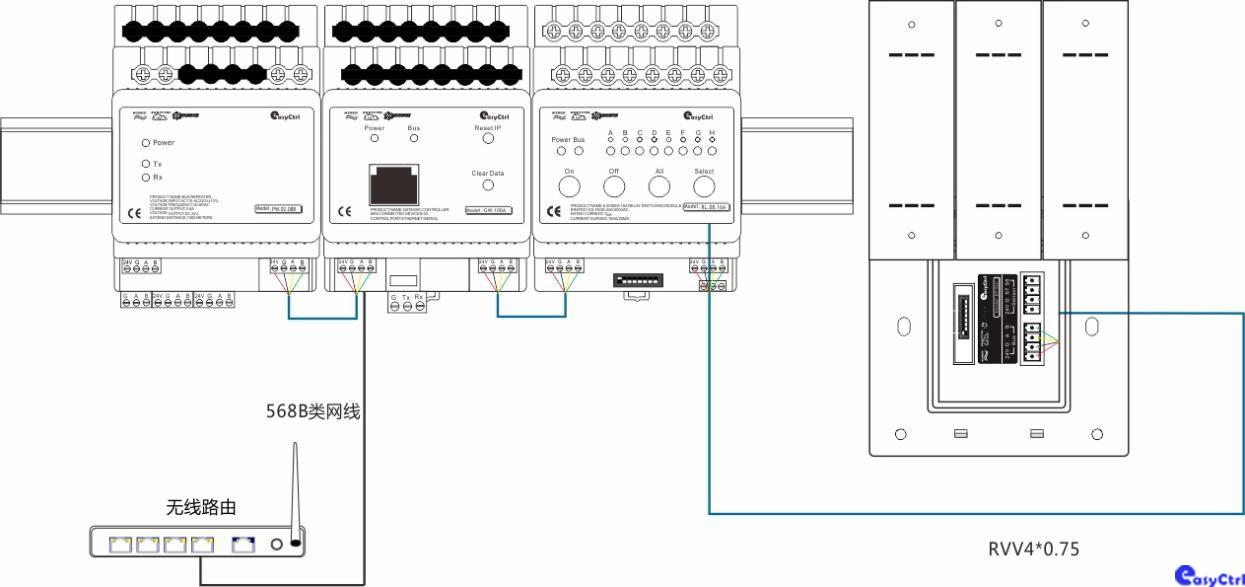

本工程智能照明控制系統由智能網關主機、照明控制模塊、帶電源耦合器、智能控制面板組成。
智能網關主機：系統核心控制單元，主要負責控制單元和執行單元聯通，通過編程滿足各種控制需求。內置時鐘、場景、邏輯模塊功能。
照明控制模塊：系統開關執行單元，控制燈光的開關，自帶手動按鍵，回路和運行狀態指示燈。
帶電源耦合器：系統電源供電單元，提供24V/800mA電源可給6個設備供電，用于電箱與電箱的信號級聯模塊。
智能控制面板：系統的控制單元，一般安裝在本地，實現燈光開關，場景調用。
智能照明控制系統設計方案
候車廳、綜合大廳及檢票處、公共走道、電梯廳采用時間場景
定時控制的方式：
高峰期：在白天采納自然光線，開啟部分主照明、輔助照明；在夜晚，開啟主要照明、輔助照明；
次高峰：在白天采納自然光線，開啟部分輔助照明；在夜晚，開啟部分主要照明、輔助照明；
低 谷：在白天采納自然光線；在夜晚，開啟部分輔助照明；

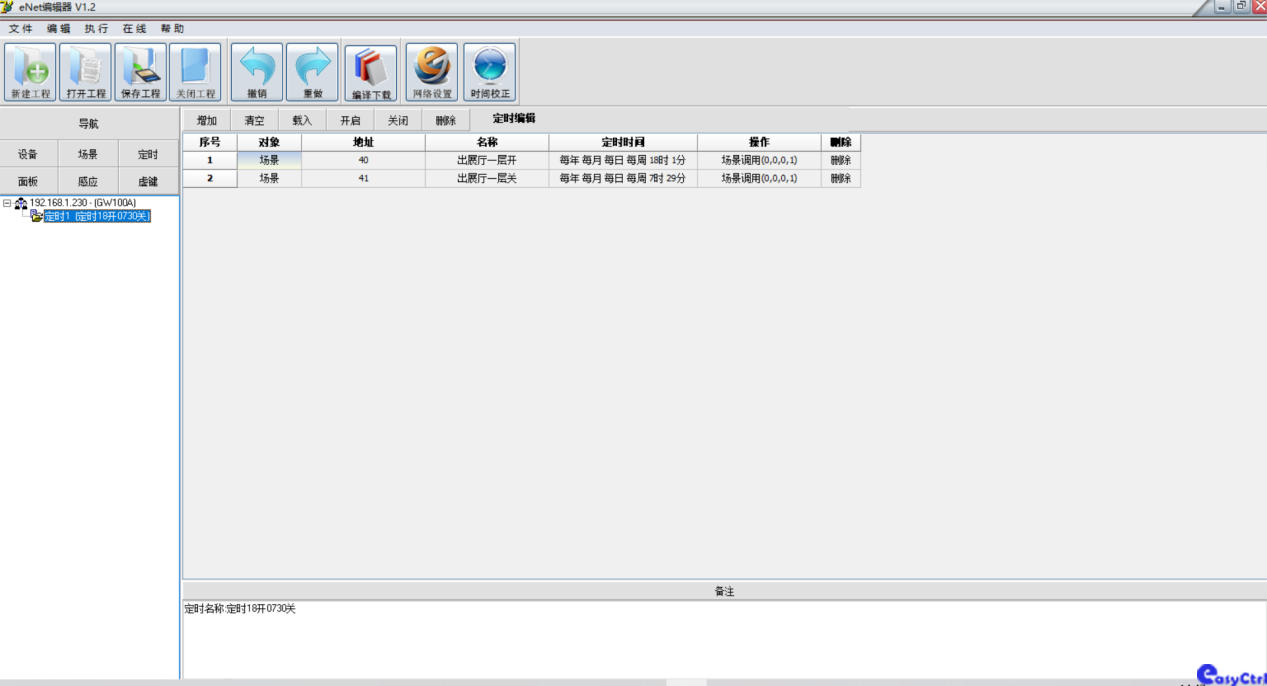

定時設置
站臺、車道采用定時和隔燈控制的方式：
根據時間段預先設置場景，亦可根據實際情況進行調整，使用、現場按鍵面板綁定場景一鍵調用，并且由工作人員隨時靈活更改。
隔燈控制：根據候車的各個不同時間段，利用隔燈的方式區分照明回路，實現1/3,2/3,3/3照度控制。
隔燈控制

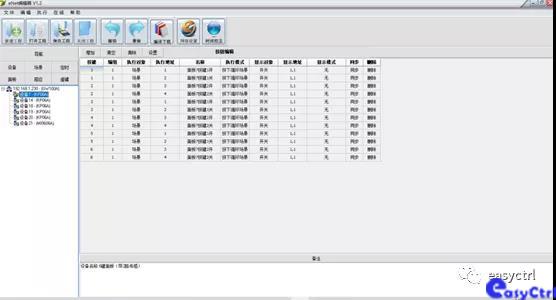

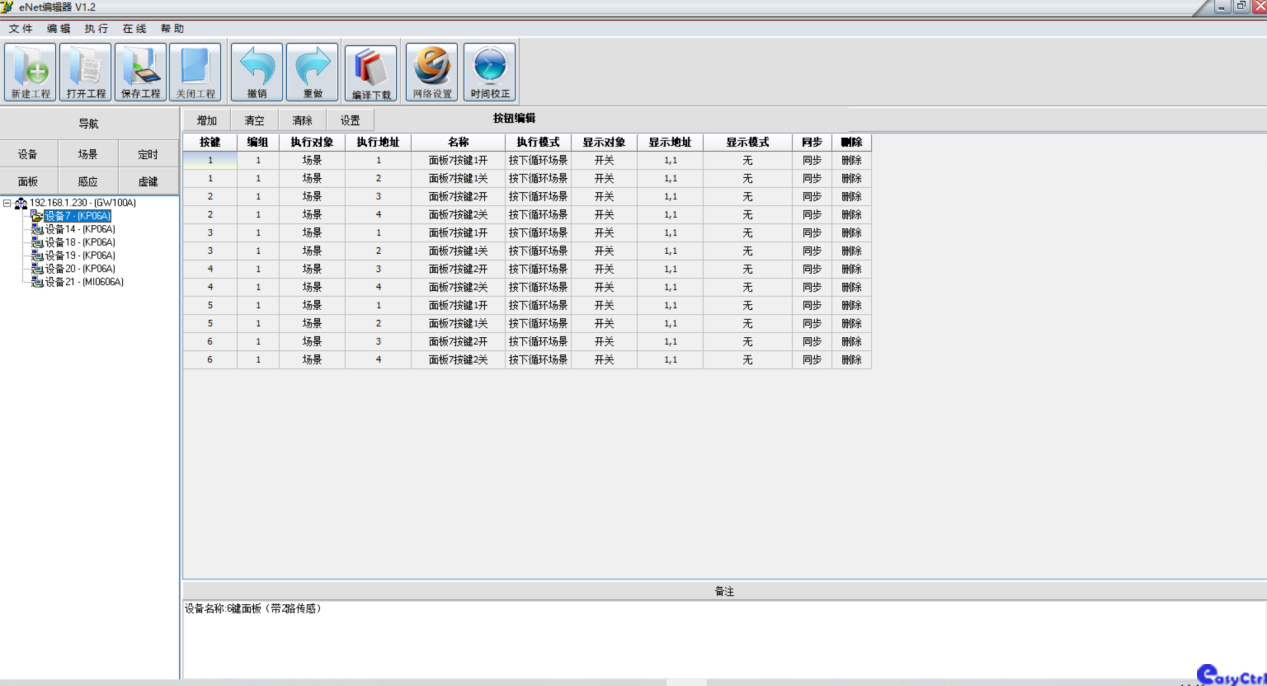

場景面板安裝在值班室和綜合控制室，避免不必要人員的接觸，減少不必要的錯誤操作
面板控制
現場部分電箱圖

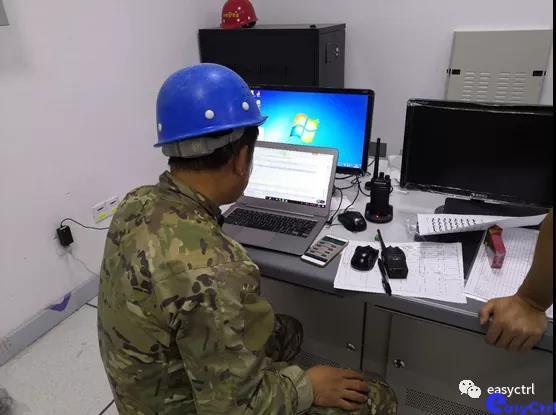

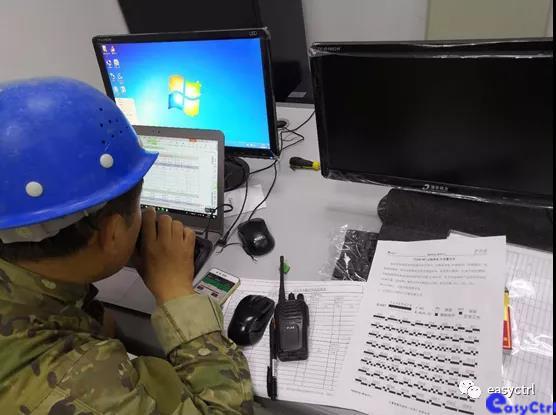

功能現場調試
