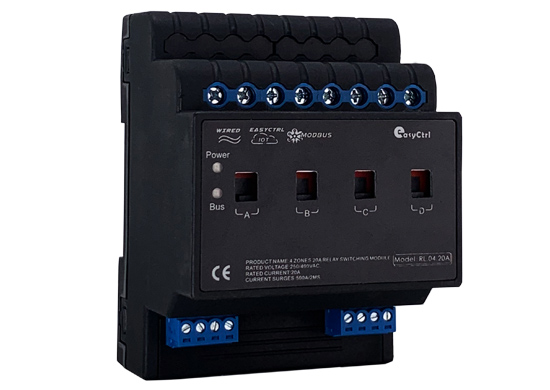

4 CHANNEL 20A RELAY SWITCH MODULE
4路20A繼電器智能開關帶電流檢測模塊
RL.04.20B
PERFORMANCE CHARACTERISTICS 性能特點■ 35mm導軌安裝，占4個P位
■ 采用宏發單觸點繼電器，提供4路20A繼電器開關；
■ 每路回路可獨立控制4400W設備開關；
■ 支持設置各回路的開機初始值（開啟、關閉、斷電前狀態）；
■ 具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
■ 具有電流檢測功能，最小檢測精度為10mA；
■ 時時檢測回路電流，數據變化一次后立即向監控中心返回；
■ 執行場景命令后立即向監控中心返回各回路的實際開關狀態；
■ 具有本機及遠程編程與測試功能；
■ 自帶機械強切開關功能，在系統死機或斷電的時候，也可開關繼電器；
■ 支持在線刷新程序，帶YC-BUS總線斷網故障報警；
■ 支持開放式RS485/YC-BUS總線通信;
PRODUCT FUNCTION 功能作用系統開關執行單元，一般安裝在配電箱內，采用磁保持繼電器，自帶機械強切開關功能，在系統死機或斷電的時候，也可開關繼電器，用于控制燈光的開關，同時可檢測各回路的電流值；
TECHNICAL PARAMETERS 技術參數■ 電源輸入：AC110-AC220V±10%；
■ 瞬間啟動功耗：≤3.2W；
■ 輸出回路：4路繼電器；
■ 額定電流：20A（單路），抗浪涌電流能力500A/2ms（單路）；
■ 開關次數：空載：100,0000次，負載：300,0000次；；
■ 電流量程：范圍0-20000mA，最小量程10mA；
■ 負載接口：繼電器輸入輸出端，線徑 2.5-4mm2
■ 總線接口：2×YC-BUS，4位鳳凰插拔端子，線徑0.6-08mm；
■ 消防接口：1×消防接口，2位鳳凰端子，線徑0.6-08mm；
■ 運行溫度/濕度：0℃～45℃ / 20%～93% RH；
■ 儲存溫度/濕度：-40℃～+55℃ / 10%～93%RH；
■ 外型尺寸（長×寬×高）：72mm×102mm×68mm；
■ 外殼材質：塑料外殼/通用型阻燃PP;
■ 產品凈重：≤301g/pcs；

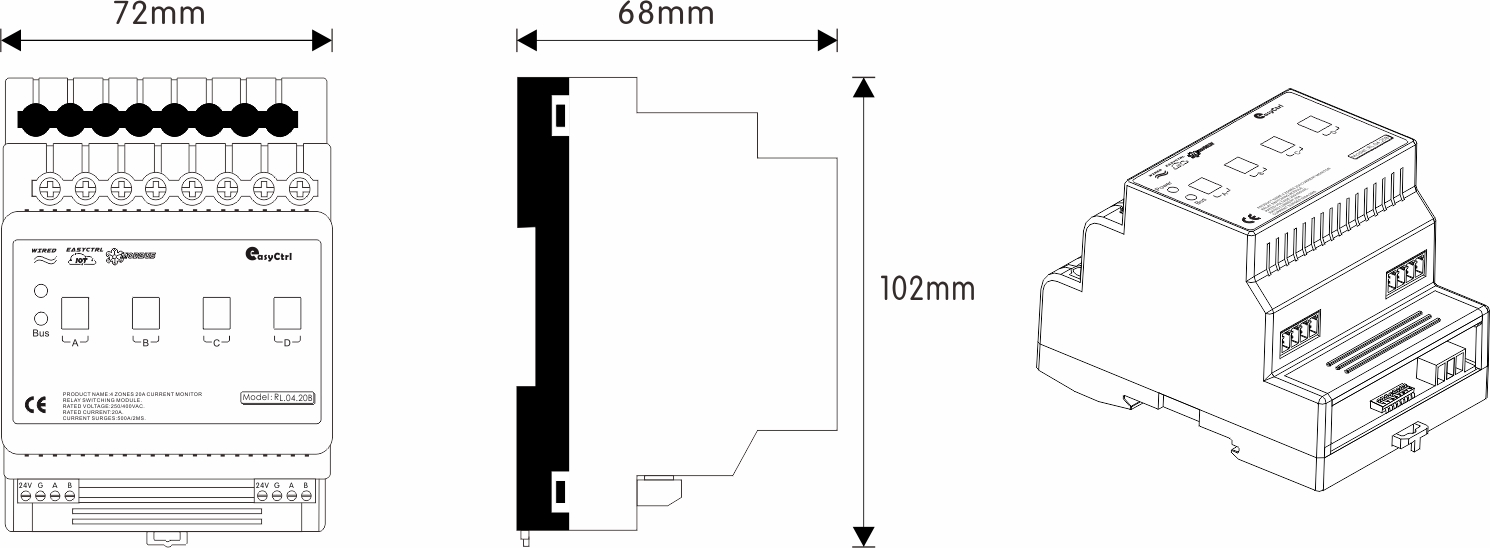

PRODUCT SIZE 尺寸圖
WIRING DIAGRAM 接線原理圖
