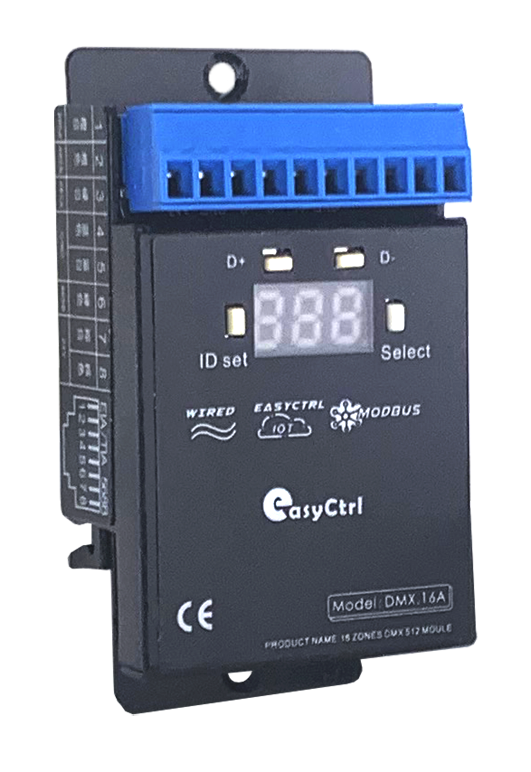

16路DMX調光串色模塊
YC-DMX.16A


產品描述：
系統調關執行單元，一般安裝在配電箱內，導軌式或壁掛式安裝，占2.5個模數位，可控制16個DMX通道，時時反饋各個回路狀態；實現RGB燈帶開關、調光、調色,，DMX洗墻燈，搖頭燈等設備的控制，支持YC-BUS總線/RS485控制；

功能特性：
■ 標準35mm導軌安裝，占2.5個模數位
■ 提供16組DMX152信號地址，每路可獨立控制0-100亮度值，且?guī)Х答?br />■ 執行場景命令后立即向監控中心返回各回路的實際 調光狀態 DMX
■ 具有本機及遠程編程與測試功能
■ 支持在線刷新程序，BUS總線燈帶斷網故障報警功能
■ 支持YC-BUS總線通信

技術參數：

基本參數
工作電壓：24VDC±10%
額定功耗：≤0.4W
輸出電壓：24VDC±10%/5VDC±10%
信號通道：16路DMX512信號通道
信號接口：1路DMX512接口
總線網口：總線網口*2
顯示界面：4×輕觸式功能鍵；3×數碼管LED燈；

外部環境
工作溫度：-5?C~45?C
工作相對濕度：≤90%
儲存溫度：-20℃~60℃
儲存相對濕度：≤93%

產品規格
外型尺寸(長*寬*高)：42mm*74 mm*32 mm
產品凈重：≤112 g/pcs
外殼材料：拉絲鋁殼工藝
安裝方式：標準35mm導軌式安裝
防護級別：NONE

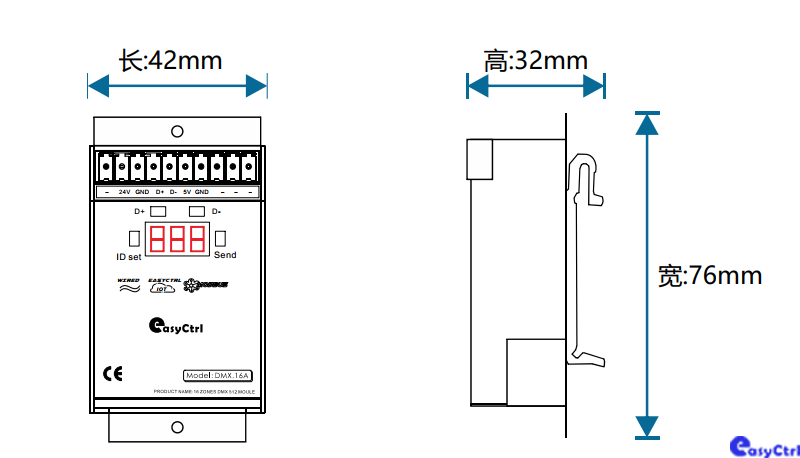

產品尺寸圖：

系統接線圖：

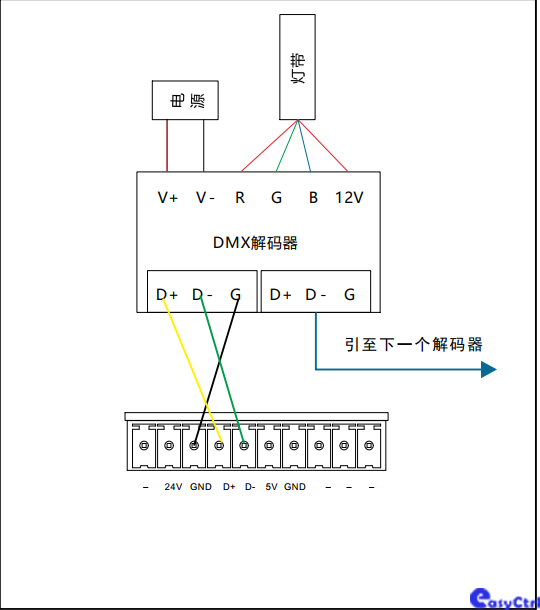

DMX512智能模塊接線圖

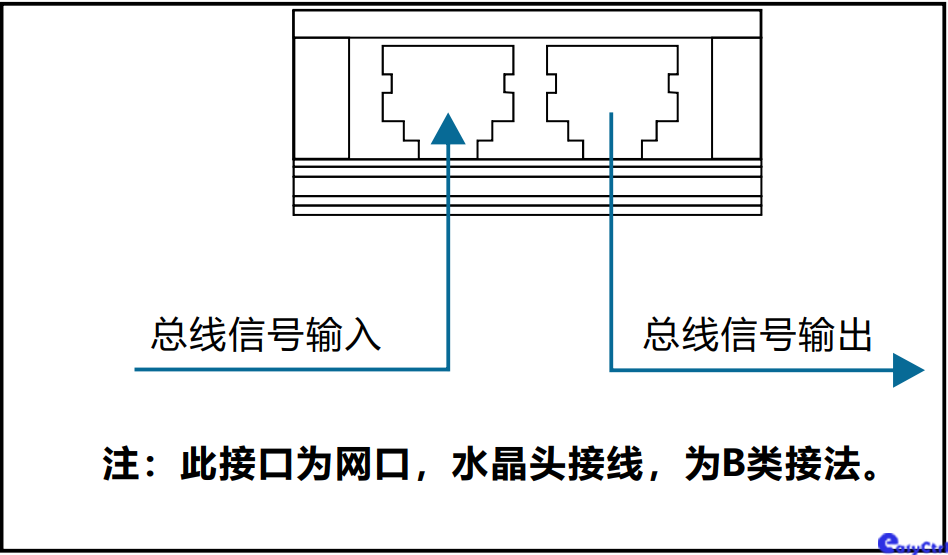

總線網口接線圖
